Dräneringstråg för luftvärmepumpar

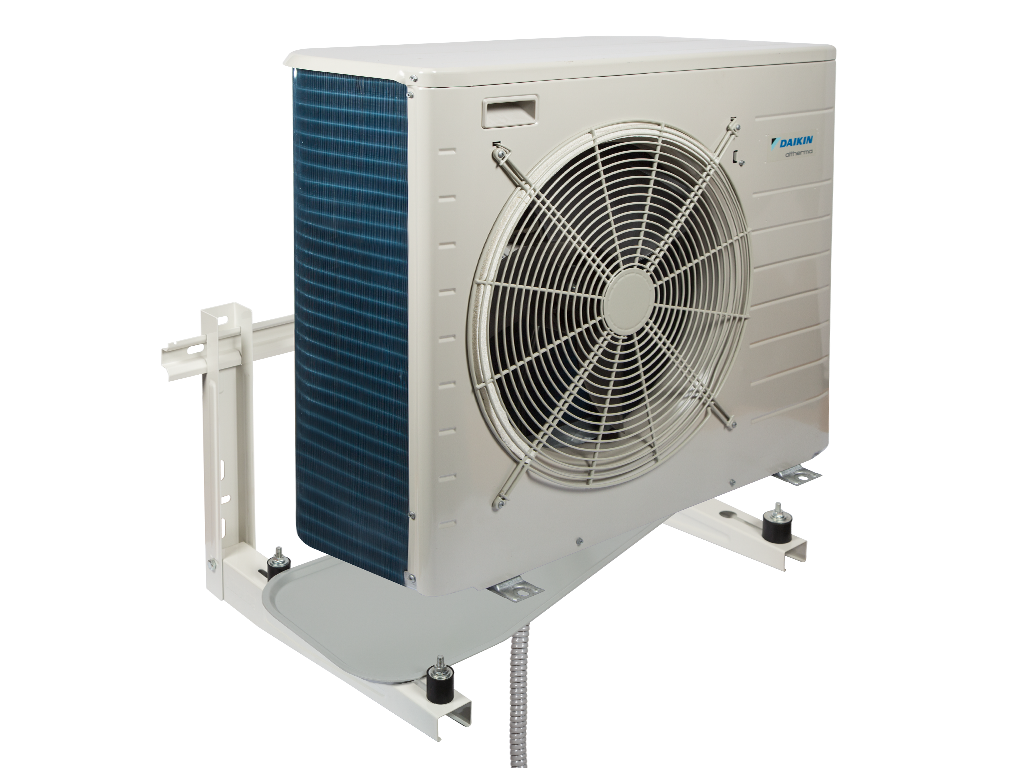

Pancake fyra tar hand om kondensvattnet som kommer från våra större utedelar på luft-luftvärmepumpar, passar även mindre luft/vattenvärmepumpar. Alla Pancake tråg är termostatstyrda, så värmen startar inte förrän det behövs, vid 3°C. Eco versionen är lite smartare och sätter igång värmemattan på halv effekt först och vid -8°C värms det mer, så att vattnet hålls flytande till -34°C. Den monteras enkelt på marknadens alla markstativ och väggkonsoler.

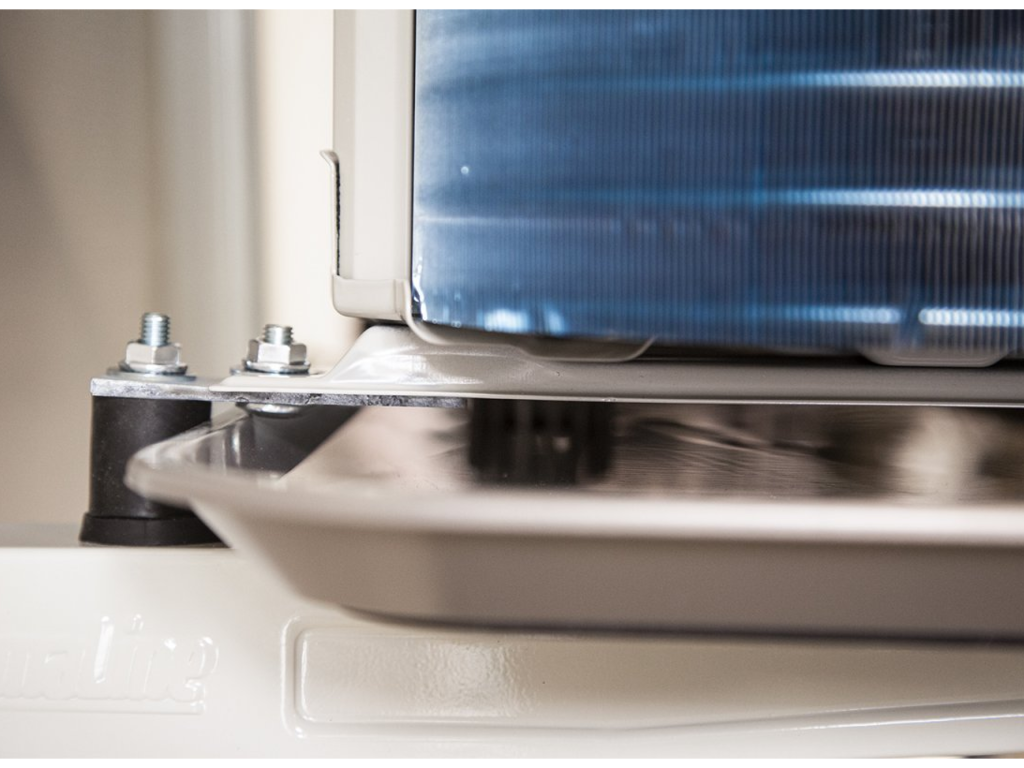

Modellen levereras med avstämda vibrationsdämpare för utedelar med en vikt på 50-90kg. Pancake fyra levereras även med fördjupningsplattor så tråget når hela värmeväxlaren, tex på Daikins modeller med frihängande kondensor.

Pancake 4 finns att köpa från ca 1900kr.

Kondensvattnet leds därefter enklast bort med ClimaLines uppvärmda vatten avlednings kit, dvs isolerad slang, där uppvärmning av slangen sker med en termostatstyrd lågeffekts värmekabel.

Teknisk information

  • Färg: Mörkgrå
  • Material: ABS/PMMA plast
  • UV beständig & stöttålig till -40°C
  • Längd: 705mm
  • Djup: 310mm
  • Höjd: 28mm (utan slangadapter)
  • Värmematta/effekt: max 60 Watt
  • Termostatstyrd: Ja, Eco version
  • Termostat: 2 st inbyggda, primär tillslag +3°C, sekundär vid -8°C
  • Elektrisk anslutning: 220-240 volt/50 Hz
  • Med jordad stickkontakt (kabel kan anslutas mot plint)
  • Anslutningskabel: 1 500mm
  • Slangadapter: med lövkorg, 20 & 25mm stos
  • Max vatten flöde, med 3m slang/kabel/10% fall: 7 liter/minut
  • Producerad i EU.
  • Patent SE 539251 USA 10 677 479
  • Färg: Ljusgrå
  • Material: ABS/PMMA plast
  • UV beständig & stöttålig till -40°C
  • Längd: 705mm
  • Djup: 310mm
  • Höjd: 28mm (utan slangadapter)
  • Värmematta/effekt: max 65 Watt
  • Termostatstyrd: Ja, inbyggd med tillslag +3°C
  • Elektrisk anslutning: 220-240 volt/50 Hz
  • Med jordad stickkontakt (kabel kan anslutas mot plint)
  • Anslutningskabel: 1 500mm
  • Termostat: 1 st inbyggd, tillslag +3°C
  • Slangadapter: med lövkorg, 20 & 25mm stos
  • Max vätske flöde, med 3m slang/kabel/10% fall: 7 liter/minut
  • Producerad i EU, sammansatt i Sverige.
  • Patent SE 539251 USA 10 677 479
  • Daikin Emura, Nexura med flera
  • Mitsubishi Electric utedel MUZ-GE25/35
  • Panasonic utedel CZ, HZ, LZ och NZ
  • Thermia Aura

Du finner fler utedelar här.

De uppvärmda kiten för vatten avledning finns i längderna 1,2,3,4,5,6,7,8 samt 10 och 12m. De ansluts enkelt på trågets adapter för att leda bort vattnet från dräneringstråget.

Ett uppvärmt vatten avlednings kit innehåller:

  • Isolerad kondensslang
  • Färg: Blygrå
  • UV beständig & stöttålig
  • Slang utv Ø 31mm, inv Ø 19mm
  • Slangklämma, dubbel låsning
  • Värmekabel, lågeffekt 15w/m.
  • Termostat, ON +2°C, mellan kall- och varmkabel
  • Stickkontakt, jordad
  • Upphängningar för vägg/grund för slangen

Detta medföljer:

  • Värmetråg Pancake 4
  • Slangadapter med lövkorg, 20 & 25mm stos
  • Gummidistansbrickor 37x6mm
  • Vibrationsdämparsats för utedel 50-90kg
  • Pancake fördjupningsplattor, typ 90
  • Montageanvisning
