Tips för installatören

Vilket dräneringstråg ska jag välja

Här kan du se vilket dräneringstråg som passar till just din värmepumps utomhusdel!

Hjälp att välja dräneringstråg

Snörika och kalla områden i hela Norden

Så påverkas din värmepump – och därför är placeringen viktig

I takt med att moderna värmepumpar blir mer effektiva, behöver de också flytta större mängder luft genom värmeväxlaren. Luftflödet har ökat från tidigare cirka 3–5 m/s till idag 10–15 m/s.

Samtidigt har:

avfrostningstiderna blivit kortare
intervallerna mellan avfrostningarna blivit längre

Detta har tyvärr lett till att temperaturen på kondensvattnet har sjunkit – från normalt 3–5 °C till endast 0,5–2 °C.

Resultatet? Ökad risk för isbildning.

Risker vid felaktig placering av utedelen

Om utedelen monteras:

närmare än 150 mm från en yttervägg
nära en sidovägg
direkt under ett rakt taköverhäng

finns en stor risk att:

utedelen isar igen snabbare
det bildas istappar under enheten
kallras påverkar funktionen negativt

En direkt följd kan bli att även ett uppvärmt uppsamlingstråg kyls ner så kraftigt att värmeeffekten inte räcker till.

Lösningen – Pancake-tråg

Ett Pancake-tråg motverkar isbildning under utedelen och bidrar till att:

minska risken för igenisning
förbättra driften
bibehålla värmepumpens effektivitet

För bästa funktion är det dock viktigt att redan vid installationen ta hänsyn till korrekt placering.

Rekommenderade minimiavstånd

För luft-luftvärmepumpar:

Minst 150, helst 200 mm från yttervägg, sidovägg eller taköverhäng

För luft-vattenvärmepumpar:

Minst 250 mm från yttervägg, sidovägg eller taköverhäng.

För utedelar med heltäckande värmepumpsskydd:

För skydd av trä är det lämpligt att ta av/på skyddet, samtidigt som sommarmöbler tas in och ut.
För skydd av metall är det lämpligt att demontera skyddet om man har problem med isbildning.

Montering Pancake 4 på Daikin luftvärmepump ur XRH serien, frihängande växlare, utstickande fötter på utedel

Montering av Pancake 4

för Daikin luftvärmepumpar XRH-serien
(frihängande värmeväxlare med synliga, utstickande upphängningar)

Pancake 4 ska monteras så att det sticker ut 3 cm utanför hela värmeväxlaren.

För att tråget ska hamna rätt måste du:

Montera förlängarna

För att komma ut utanför värmeväxlaren behöver kompositförlängarna monteras.
Utan dessa kommer vibrationsdämparna att vara i vägen och förhindra korrekt placering.

Montera förlängarna korrekt

Förlängarnas runda hål monteras på vibrationsdämparen.
En gummidistans monteras under vibrationsdämparna.

Detta säkerställer rätt höjd och stabilitet.

Säkerställ fri rörlighet

Pancake tråget ska kunna justeras efter hur vattnet rinner.

Det betyder att:

Tråget ska kunna röra sig fritt under utedelen
Utedelen får inte hänga på tråget

Justera överhänget

Skjut in plattorna så att tråget får ett överhäng på max 3 cm.
Det ska inte sticka ut mer än så.

Slutjustering efter montering

När:

utedelen är fastsatt
dräneringssatsen är monterad

ska trågets placering finjusteras.

Häll vatten över värmeväxlaren och kontrollera att:

✔ Vattnet landar på trågets botten
✖ Inte på ytterkanten
✖ Inte på den vinklade delen

Detta är avgörande för att säkerställa korrekt avrinning och undvika isbildning.

Montering Pancake 4 på Daikin luftvärmepump ur XRH serien, frihängande växlare, dolda fötter på utedel

Montageanvisning – Pancake 4

Daikin XRH-serien
(Frihängande värmeväxlare med dolda upphängningar på utedelens baksida)

1. Allmänt

Pancake 4 ska monteras med ett överhäng på 3 cm utanför hela värmeväxlaren ytterkant.
Korrekt montering är avgörande för avrinning, funktion och för att undvika isbildning.

2. Förberedelser

Obligatoriskt tillbehör:

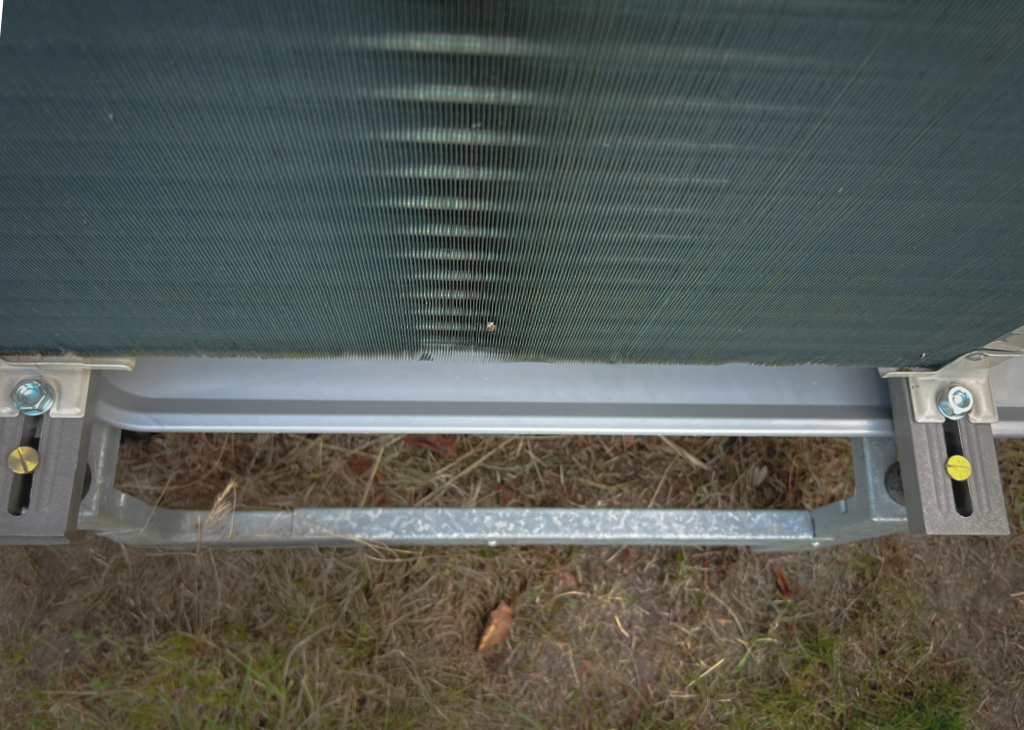

420 mm stödskensats för utedel, artikel 399-EXT420N.

För att uppnå korrekt överhäng måste skenorna monteras under utedelen.

OBS: Utan skenor kommer vibrationsdämparna att hindra korrekt placering av tråget.

3. Montering av skenor

3.1 Montering på vibrationsdämpare

Montera en gummidistans på samtliga vibrationsdämpare.
Placera skenorna enligt följande:
- Främre infästning:
  - Skenans runda hål monteras på de främre vibrationsdämparna.
  - Utedelens främre upphängningar fästs med hattmuttrar i de runda hålen i dämparen gängstav.
- Bakre infästning:
  - Skenans ovala hål monteras på de bakre vibrationsdämparna.
  - Utedelens bakre upphängningar, stål-släden, fästs med vagnsbult i de ovala hålen och skjuts på plats.

Denna infästning säkerställer korrekt höjd, justermån och stabilitet.

4. Krav på fri rörlighet

Pancake-tråget ska kunna justeras efter vattenflödet.

Säkerställ därför att:

Tråget kan röra sig fritt under utedelen
Utedelen inte belastar eller vilar på tråget

Utedelen får aldrig hänga i tråget.

5. Justering av överhäng

Skjut in de bakre vibrationsdämparna tills tråget får ett överhäng på 3 cm.
Kontrollera att överhänget inte överstiger 3 cm.

6. Slutjustering och funktionskontroll

När:

Utedelen är slutligt fastsatt
Dräneringssatsen är monterad

ska trågets position finjusteras.

Funktionstest

Häll vatten över värmeväxlaren och kontrollera att:

✔ Vattnet träffar trågets botten
✖ Vattnet rinner på ytterkanten
✖ Vattnet träffar den vinklade delen

Korrekt träffbild är avgörande för säker avrinning och för att undvika framtida isbildning.

Montering Pancake 3 på Mitsubishi Electric utedelar 25-35-42 Nordiska versioner

Monteringsanvisning – Pancake 3

Mitsubishi Electric utedelar 25-35-42 (Nordiska versioner)

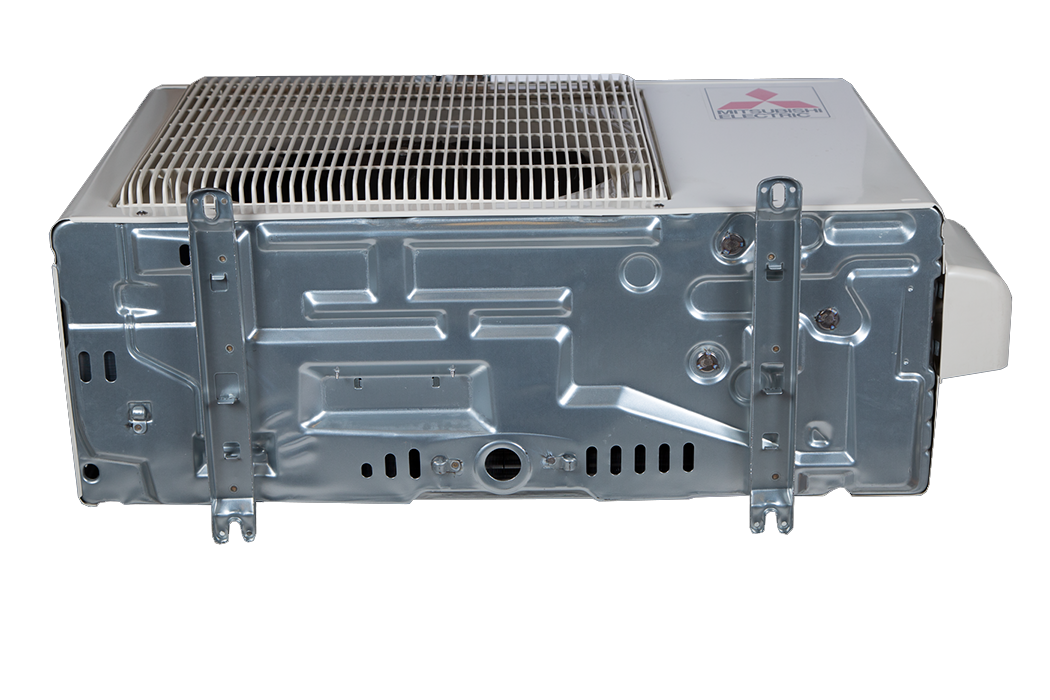

Mitsubishi Electrics utedelar avsedda för nordisk marknad är ofta utrustade med ett centralt placerat kondensvattenutlopp på baksidan av chassit, positionerat nära ytterkant.

För att säkerställa fullständig uppsamling av kondensvatten krävs korrekt positionering av Pancake 3 i förhållande till utloppets placering.

Montering av gummidistanser

De medföljande gummidistanserna ska monteras på vibrationsdämparna i den U-formade foten (upphängningskonsolen) på utedelen.

Gummidistansernas ovala hål möjliggör lateral justering av vibrationsdämparnas position.

Justering

Efter montering av gummidistanser:

Justera vibrationsdämparna 5–10 mm utåt från ursprungligt läge.
Kontrollera att Pancake-tråget når förbi kondensvattenutloppets ytterkant.
Säkerställ att hela utloppets flödesområde täcks av tråget.

Syftet med justeringen är att säkerställa att allt kondensvatten leds ner i tråget och inte rinner utanför.

Kontroll

Efter installation ska följande verifieras:

Tråget är korrekt centrerat i förhållande till utloppen.
Inga delar av utloppet hamnar utanför trågets uppsamlingsyta.
Vibrationsdämparna är korrekt fixerade efter justering.

Korrekt installation minimerar risken för isbildning och säkerställer driftsäker funktion under avfrostningscykler.

Montering Pancake 2 på IVT Aero 704, 705, 807, 909 med flera

Montering – Pancake 2

IVT Aero 704, 705, 807, 909, IVT X12THR-N, ODU 12, ODU 7.5 m.fl.

(Utedelar med värmeväxlare på tre sidor)

1. Förutsättningar

Dessa utedelar har:

Värmeväxlare på tre sidor
Kondensavrinning även på kortsidan vid gas-/vätskerörsanslutningen

Detta innebär att standardtråg utan täckning av kortsidan inte är tillräckligt.

2. Mått och passform

Chassimått, ex upphängning samt kranar: 800 × 300 mm
Kondensatutlopp/avrinning: 780 × 280 × 110 mm

På grund av avrinningens placering och utbredning ska följande modeller användas:

Pancake 2
Pro 8

Andra modeller ger inte fullgod uppsamling av kondensvatten.

3. Installation i kallt/snörikt klimat

Vid installation i:

Snörika områden
Områden med temperaturer under −25 °C

Gäller följande krav:

Utedelen ska monteras med minst 200 mm avstånd till yttervägg.
Säkerställ fri luftcirkulation och att snö/is inte kan blockera avrinning eller luftintag.

4. Rekommendation

För installation i mycket kallt klimat rekommenderas i första hand:

Neo-versionen

Montering Pancake 2 på Bosch 8101, 9100, 8000, 9000 med flera
